ÇARPDUR™ نظام الإنذار المبكر
نظام إنذار مبكر حاصل على براءة اختراع مزود بصفارات إنذار مزدوجة وأضواء وميض، يمنع اصطدام الرافعات الشوكية ومركبات الشحن بالأبواب والجسور والأنفاق ورفوف المستودعات في المصانع والمنشآت اللوجستية في أجزاء من الثانية.
من يمكنه استخدامه؟ القطاعات الصناعية المستهدفة
مراكز الخدمات اللوجستية والتوزيع
قواعد النقل الرئيسية والمستودعات ومراكز شحن البضائع ذات الحركة الكثيفة للرافعات الشوكية.
⚡ يمنع تلف الأبواب أثناء تدفق المواد السريعالمنشآت الإنتاجية والمصانع
أبواب العبور والأنفاق بين خطوط الإنتاج في صناعات السيارات والآلات والسلع الاستهلاكية والأغذية.
🛡️ يحمي الأبواب المقطعية وأبواب مقاومة الحريق بين العنابرالمستودعات ذات الرفوف العالية
مناطق التخزين الرأسية التي تعمل بها شاحنات الممرات الضيقة (Reach Truck / VNA).
📦 يؤمن أرجل الرفوف وحدود الارتفاع لمداخل الممراتمستودعات التبريد والمنشآت الغذائية
المنشآت التي تتطلب حماية أبواب PVC الحلزونية السريعة وأبواب غرف التبريد المنزلقة.
❄️ يمنع تحطم ألواح غرف التبريد الثمينةمراكز شحن الطرود والعبور السريع
أبواب الأرصفة وممرات التفريغ السريع أثناء عمليات التحميل والتفريغ المستمرة.
⏱️ يلغي تعطل الشحن وتوقف العمليات التشغيليةشحن المطارات وحظائر الصناعات الثقيلة
بوابات الحظائر واسعة النطاق وناقلات البضائع الثقيلة ومسارات الرافعات الجسرية.
✈️ يمنع المركبات العالية من الاصطدام بجسور السقف
🎬 فيديو العرض التوضيحي واختبار الاصطدام الميداني الرسمي
اختبار رافعة شوكية حقيقيسيناريو محاكاة اصطدام رافعة شوكية داخل المستودع

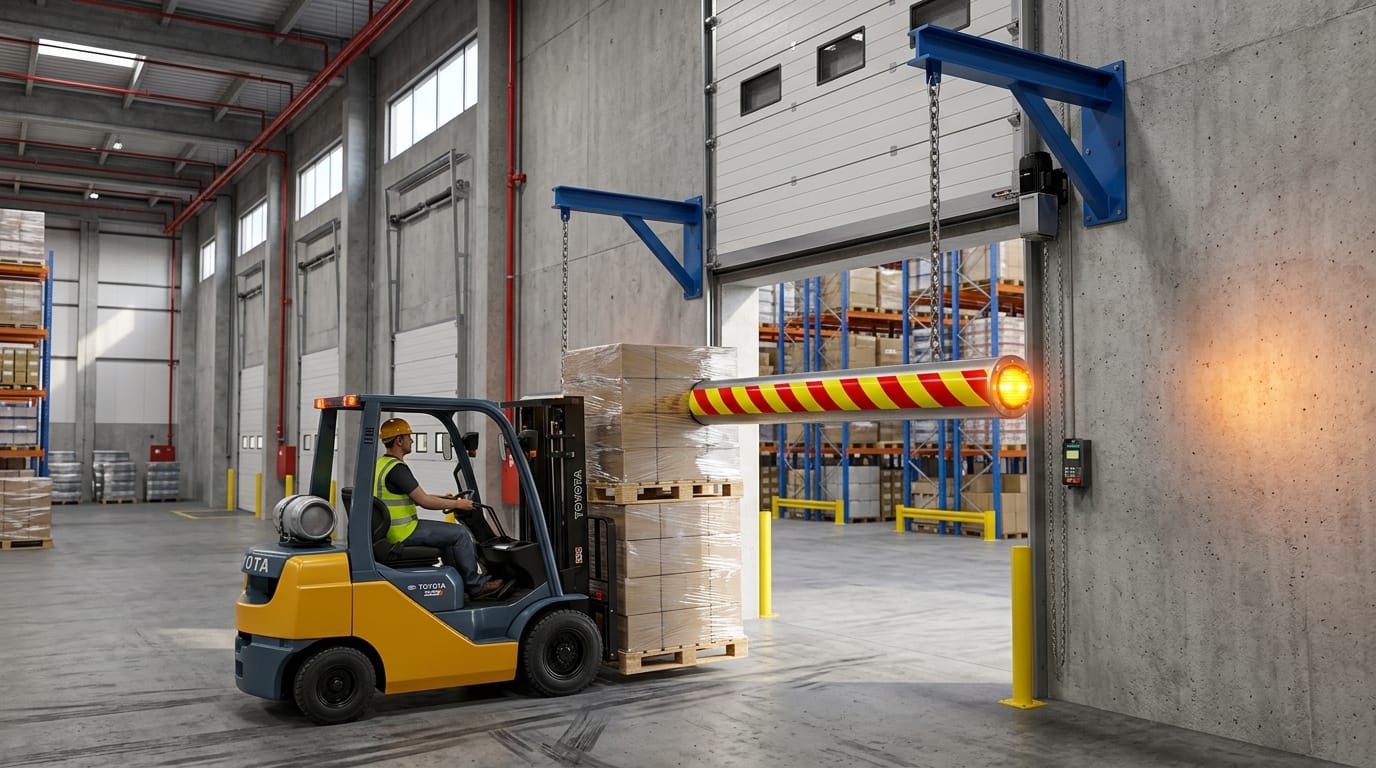

عند اقتراب صاري الرافعة الشوكية أو حمولة البالتة المرتفعة من الباب، فإنها تلامس أولاً قضيب ÇARPDUR المعلق قبل الباب بمتر واحد. يفعل حساس التسارع صفارات الإنذار المزدوجة والأضواء الوامضة في الحال، فيتوقف السائق فوراً دون أي ضرر للباب أو البضاعة.
📸 صور التطبيق الميداني الفعلي
أرشيف ENELMED الميداني • 5 زوايا
نظرة عامة على الموقع

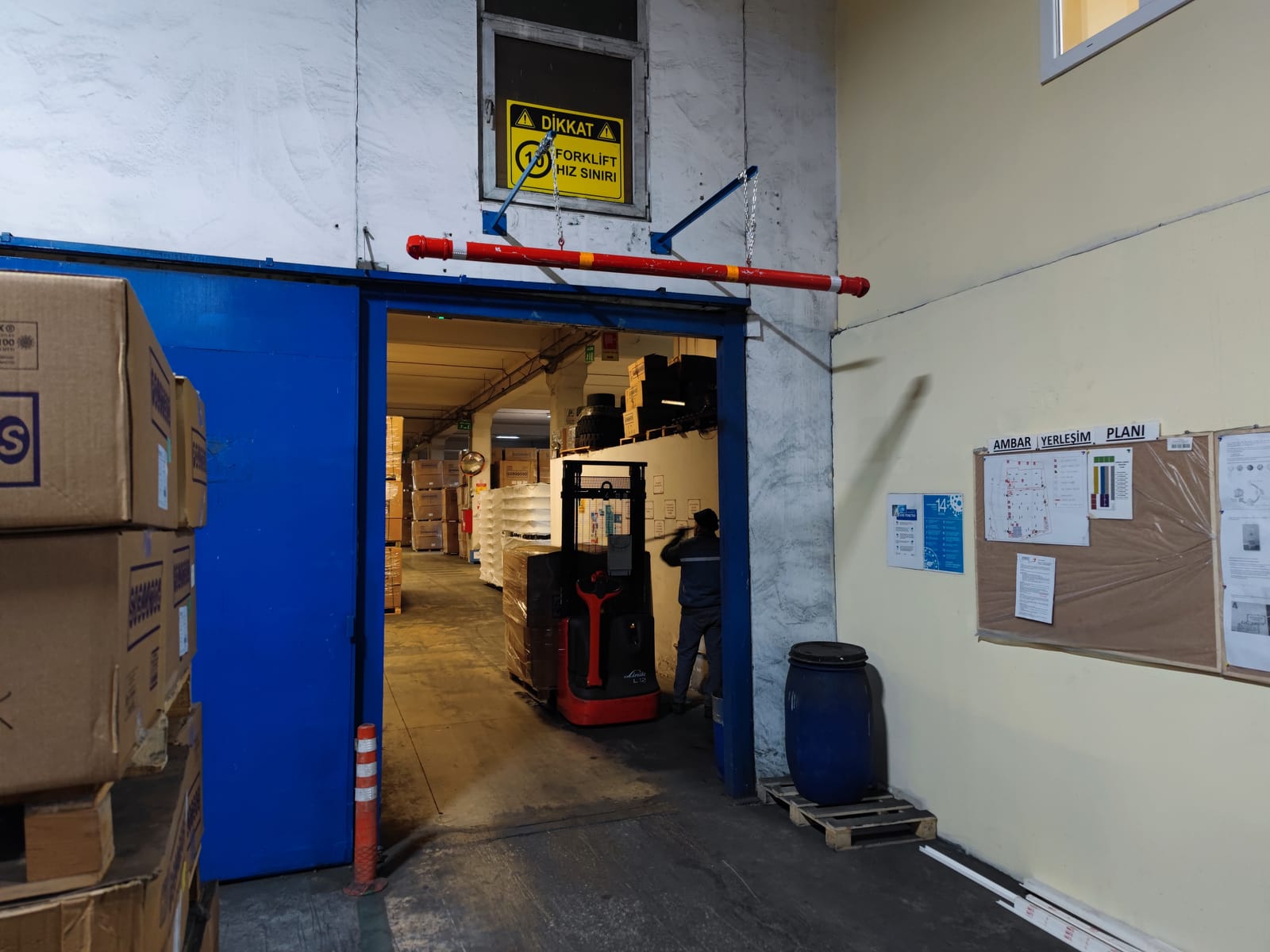

نظرة عامة على الموقع ومسار اقتراب الرافعة الشوكية
منظر بزاوية واسعة لبوابة المنشأة وجسور السقف ووحدة ÇARPDUR المعلقة للأمام بمتر واحد.
فتحة العبور

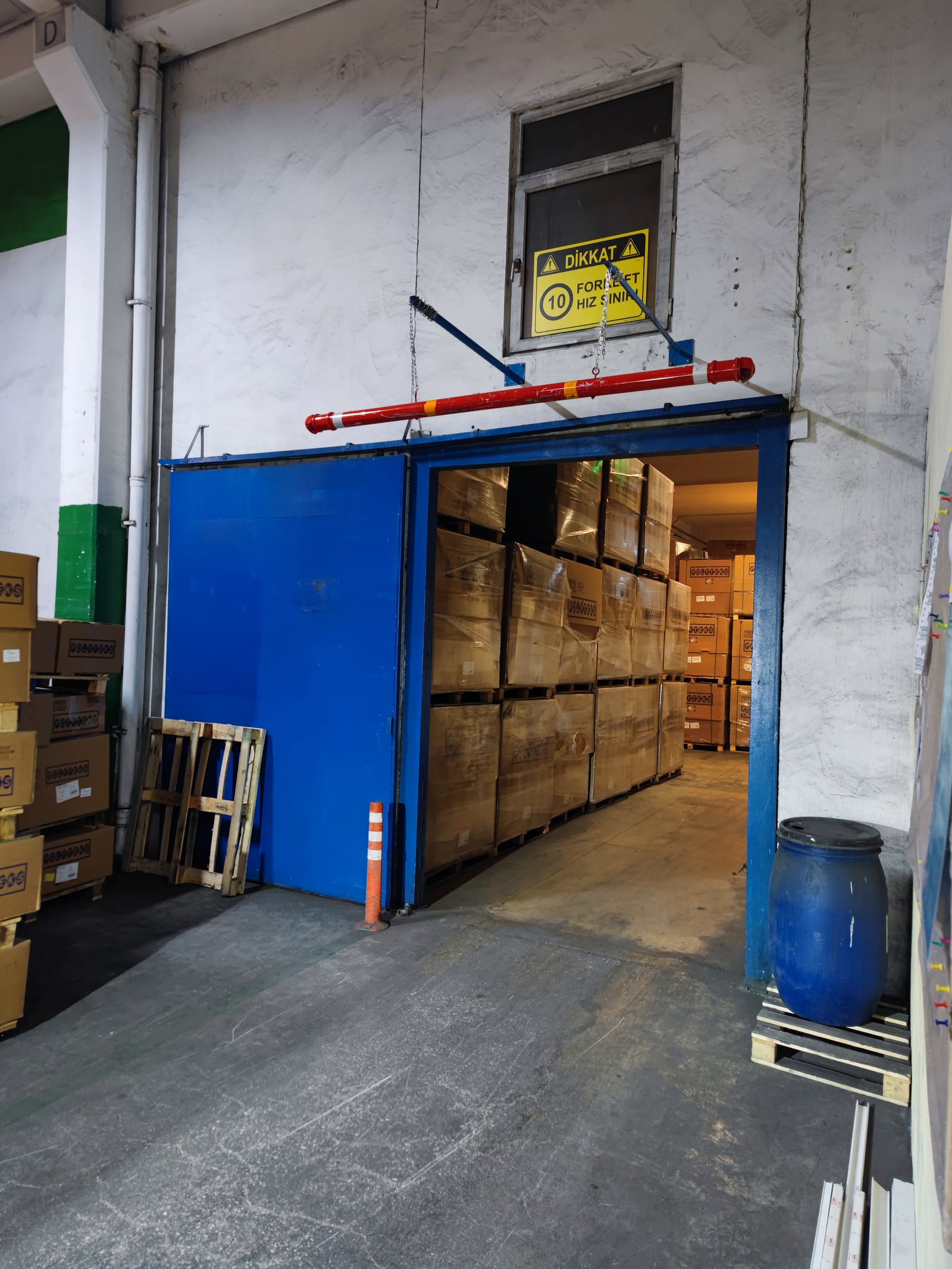

فتحة عبور الباب والمحاذاة الأفقية
المسافة الصافية بين قوائم الباب التي تحدد الارتفاع الدقيق المطلوب لحماية العارضة.
زاوية علوية

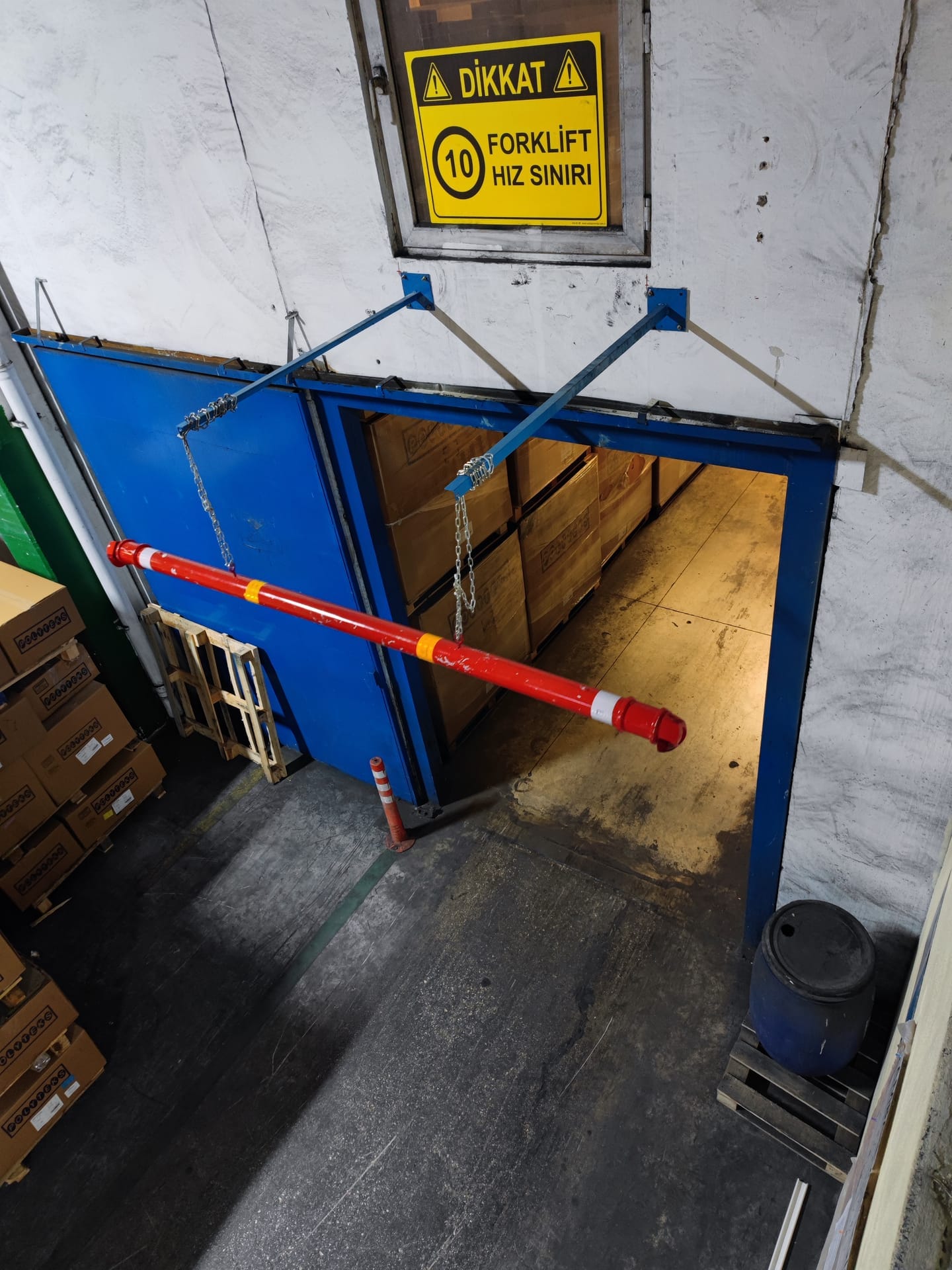

زاوية علوية / منظور التركيب من الأعلى
منظر مقرب لذراع التثبيت وسلسلة التعليق الفولاذية ونقاط التثبيت في السقف.
منسوب 5 سم

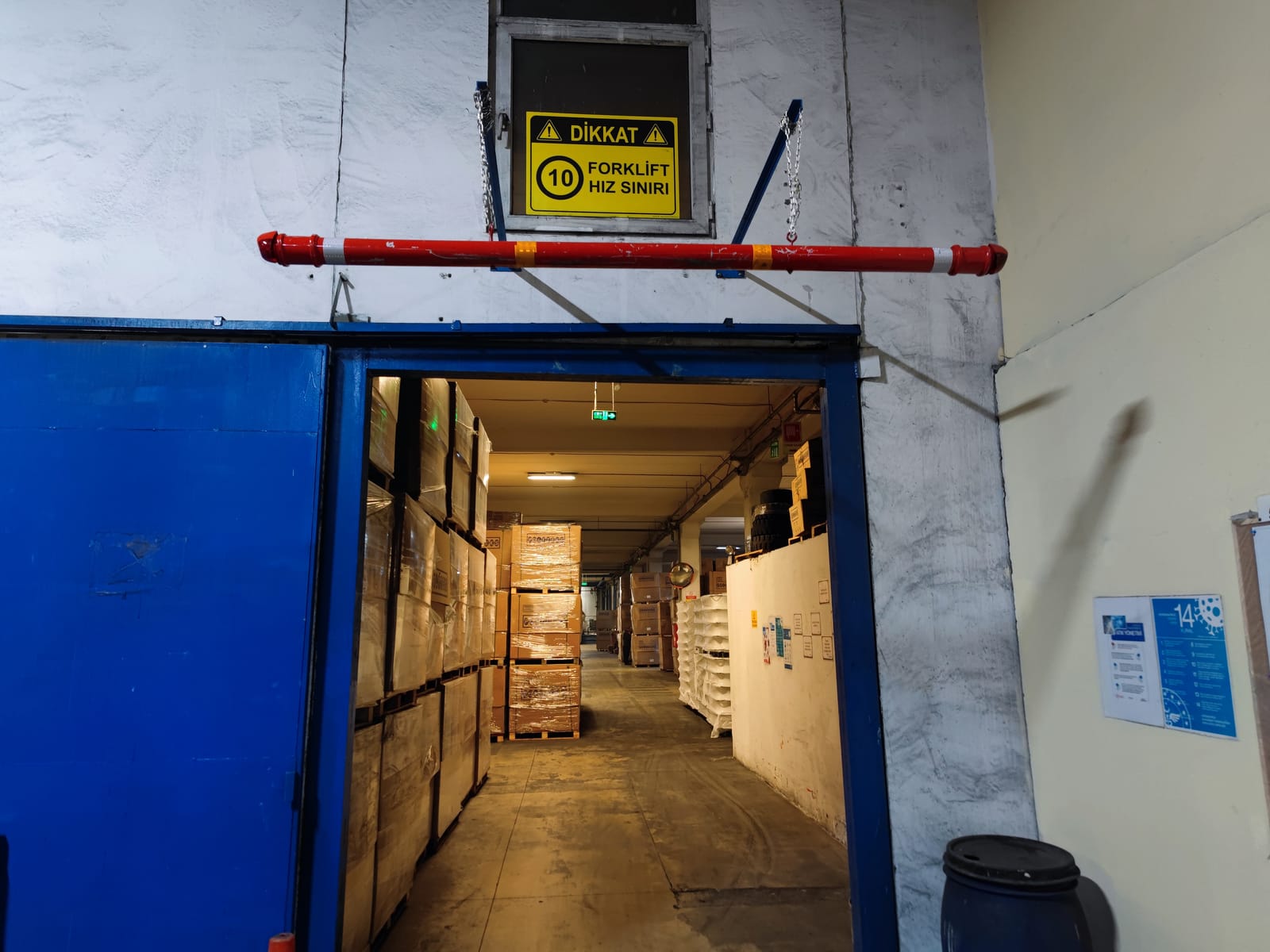

المحاذاة الأمامية ومنسوب الارتفاع بمقدار 5 سم
قضيب التلامس المعلق أسفل عارضة الباب بـ 5 سم مع أشرطة عاكسة شديدة الوضوح.
ميكانيكا الذراع

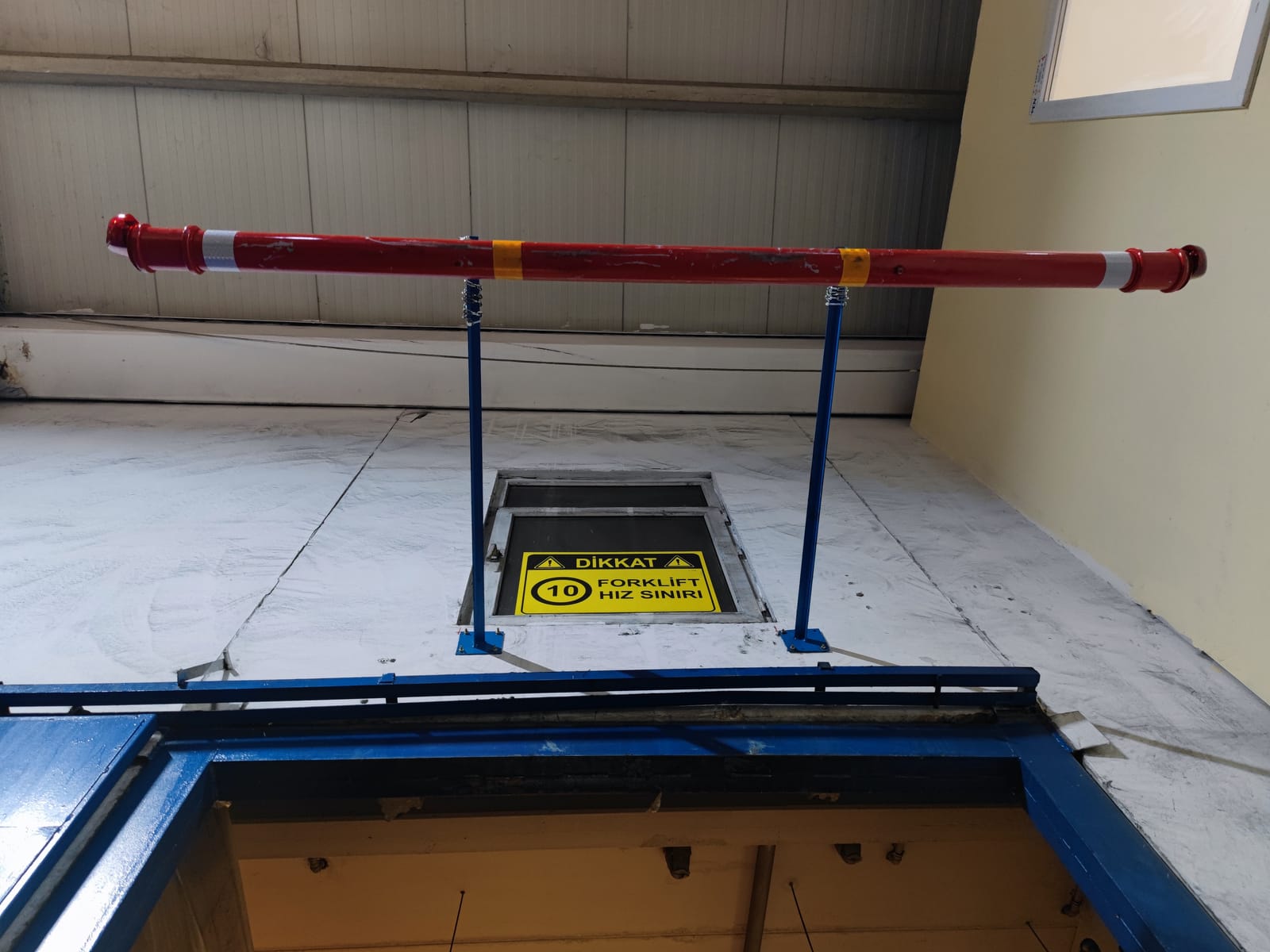

زاوية منخفضة / ذراع التثبيت وميكانيكا السلسلة
ذراع تثبيت صلب بطول متر واحد، وتمديدات تغذية 12V DC، ومفصل السلسلة البندولية.
📋
المواصفات الفنية ومعايير التشغيل
بيانات الشركة المصنعة الرسمية
انقر لعرض التفاصيل
▼
المواصفات الفنية ومعايير التشغيل
بيانات الشركة المصنعة الرسمية| اسم المنتج والطراز | نظام الإنذار الصوتي والمرئي ÇARPDUR™ (قياسي / مقاوم للماء) |
|---|---|
| الشركة المصنعة | ENELMED للإلكترونيات والطب والإنشاءات (بورصة / تركيا) |
| جهد التشغيل | 12V DC (محول تيار مستمر • أمان تام من خطر الصعق) |
| خرج الإنذار الصوتي | صفارتا إنذار صناعيتان فائقات القوة (110 dB تتجاوز ضجيج المصنع) |
| مدة الإنذار | مؤقت قابل للضبط من 5 ثوانٍ إلى 40 ثانية |
| التحذير البصري | أضواء وميض ستروب LED ساطعة تعمل بالتزامن مع الصفارات |
| معيار الرؤية | أشرطة موشورية عاكسة باللونين الأصفر والأحمر معتمدة بعلامة E-Mark |
| مقاومة الصدمات والهيكل | هيكل مرن غير قابل للكسر ومقاوم للتشوه من البوليمر والصلب المتين |
| مسافة التركيب الإلزامية | 1 متر تماماً (100 سم) للأمام من مدخل الباب |
| منسوب الارتفاع الإلزامي | 5 سم أسفل عارضة الباب العلوية |
| معيار التعليق | سلسلة بندولية معدنية بطول 1 متر على الأقل |
| مقاومة الماء والمناطق الخارجية | طراز مقاوم للماء Waterproof متاح للأرصفة الخارجية والأمطار |
| توصية الصيانة الدورية | لا يتطلب صيانة خاصة؛ يُوصى بإجراء فحص يدوي شهري |
| حماية شبكة الكهرباء | يُوصى باستخدام مزود طاقة غير منقطع (UPS) ضد تقلبات الجهد |
| مدة الضمان | ضمان تصنيع ومواد لمدة 24 شهراً من ENELMED |
📐 المخطط الهندسي وأبعاد الرسم الفني CAD
رسم متجهي CAD دقيق
رسم هندسي متجهي: تغذية 12V DC، صفارة مزدوجة، فلاشات، مقطع أمامي ومقطع جانبي (امتداد ذراع 100 سم للأمام وتدلي 5 سم أسفل الباب).
🛠️
تعليمات التركيب الرسمية من ENELMED (خطوة بخطوة)
إجراءات الشركة المصنعة الإلزامية
انقر لعرض التفاصيل
▼
تعليمات التركيب الرسمية من ENELMED (خطوة بخطوة)
إجراءات الشركة المصنعة الإلزاميةتركيب ذراع التثبيت ومسافة 1 متر للأمام قياس إلزامي
يجب أن تكون مسافة تركيب وحدة ÇARPDUR عن إطار الباب 1 متر تماماً (100 سم). ثبت ذراع الصلب الصلب الممتد للأمام بمقدار 100 سم في عوارض السقف أو الجدار.
سلسلة التعليق وضبط المنسوب المنخفض 5 سم قياس إلزامي
للحماية الكاملة، يجب تعليق القضيب أسفل منسوب عارضة الباب العليا بمقدار 5 سم. يجب ألا يقل طول السلسلة المعدنية عن 1 متر لامتصاص طاقة الصدمة عبر حركة البندول.
محول 12V DC والتثبيت الآمن
ضع محول 12V DC في علبة حماية محكمة عند نقطة التثبيت واستخدم أنبوب الكابلات الحامي. يضمن الجهد المنخفض 12V سلامة تامة من مخاطر الصعق الكهربائي.
مدة الصفارة (5-40 ثانية) ومعايرة الحساسية
يمكن ضبط مدة تشغيل الصفارة المزدوجة بين 5 و40 ثانية عبر مفتاح الضبط. اضبط حساسية حساس التسارع الداخلي للاستجابة للصدمات مع تجاهل الاهتزازات الخفيفة.
الفحص الميكانيكي العام وإحكام الوصلات
بعد اكتمال التركيب، افحص إحكام جميع المسامير والبراغي ووصلات السلاسل بمفتاح عزم. تأكد من خلوها من أي ارتخاء وأن النظام يتأرجح بحرية دون عوائق.
اختبار التشغيل والتدشين النهائي
حرك القضيب يدوياً برفق لمحاكاة الصدمة. تأكد من انطلاق كلتا الصفارتين بصوت عالٍ ووميض الفلاشات في نفس اللحظة وتوقفها تلقائياً بعد الوقت المحدد.
⚡ حاسبة التركيب والأبعاد التفاعلية
فحص الملاءمة الميدانية السريعةأدخل أبعاد الباب والسقف في منشأتك:
احصل على عرض أسعار لنظام الإنذار المبكر ÇARPDUR™
تواصل مع فريقنا الهندسي لدراسة أبعاد منشأتك والحصول على حل متكامل وتوريد وتركيب جاهز للتشغيل.
